جانکشن باکس ضد انفجار

باکس ضد انفجار Explosion-proof box محفظه ای است که بسیاری از اجزای الکتریکی که احتمال جرقه و آتش سوزی دارند در آن قرار می گیرند. با قرار گرفتن این تجهیزات در باکس، جرقه و انفجار حاصل از هر کدام از این قطعات به بیرون از باکس منتشر نشده و احتمال انفجار و احتراق در محیط های حساسی چون پالایشگاه های نفت و گاز به کمترین حد ممکن تقلیل خواهد یافت. به منظور کسب اطلاعات بیشتر در خصوص جعبه تقسیم ضد انفجار و انواع آن تا انتهای این مقاله با ما همراه باشید.قیمت باکس ضد انفجار بسته به جنس، ابعاد، نوع گواهی‌نامه‌های ضد انفجار و برند تولیدکننده متغیر است.

جانکشن باکس ضد انفجار چیست؟

جانکشن باکس ضد انفجار (Explosion-proof junction box) یکی از تجهیزات ضد انفجار است که در برابر انفجار از خود مقاومت نشان داده و در صورت انفجار و جرقه در داخل خود از انتقال جرقه و انفجار به بیرون از خود جلوگیری می کند و از این طریق مخاطره انفجار و آتش سوزی را در مناطق پر خطر به کمترین حد ممکن تقلیل می دهد. قطعات الکتریکی قابل انفجار که خطر انفجار و احتراق را بالا می برند درون محفظه ای به نام جعبه ضد انفجار نگهداری می شوند.

از جمله محصولاتی که خطر انفجار بالایی دارند می توان به سیستم های سوئیچینگ، ایستگاه کنترل، موتورها، ترانسفورماتورها، سوییچ ها، کلیدها، ترمینال ها و … اشاره کرد. باکس های ضد انفجار از جنس آلومینیوم، استنلس استیل و GRP تولید و عرضه می گردد.

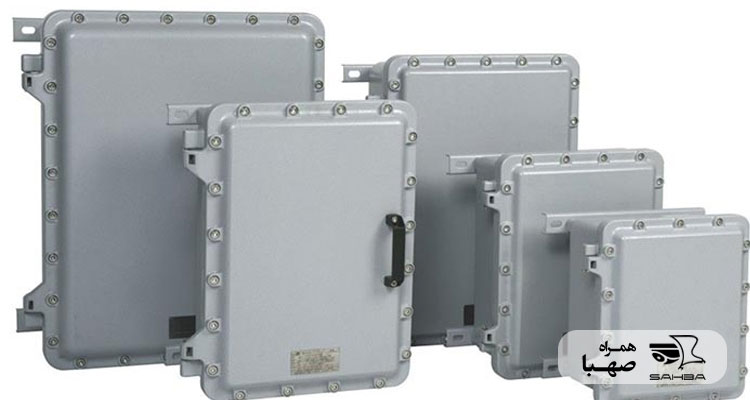

⇐ باکس ضد انفجار آلومینیوم

این باکس در اندازه و اشکال مختلفی تولید و عرضه می شود. علاوه بر اجزا اصلی این باکس دارای متعلقاتی نظیر چراغ سیگنال ضد انفجار، استپ، آمپر متر و استارت ضد انفجار نیز خواهد بود. سطح حفاظتی باکس آلومینیومی در مقایسه با نوع استیل و GRP بیشتر است، اما قیمت باکس ضد انفجار آلومینیومی در مقایسه با دیگر انواع باکس های ضد انفجار بیشتر است. استاندارد مورد استفاده در این باکس از IP به شماره 67 و 68 پیروی می کند. سطح حفاظتی مورد استفاده در باکس آلومینیومی Ex d است.

⇐ باکس ضد انفجار استیل

این جعبه ضد انفجار در برابر بخارها و اسیدهای آلی مقاومت بالایی دارد. از این محصول به دلیل مقاومت در برابر رطوبت و اکسید شوندگی در مناطق شرجی استفاده می کنند. استیل به کار رفته در این محصول 304 و 316 است. تفاوت میان این دو استیل در عناصر آلیاژی آن ها است. استیل 316 دارای عناصر نیکل و مولیبدن بوده و استیل 304 دارای عناصر نیکل و کروم است. استیل 304 قابلیت انعطاف و فرم دهی بالاتر داشته و استیل 316 مقاومت حرارتی بالاتری از خود نشان می دهد. سطح حفاظتی جانکشن باکس ضد انفجار استنلس استیل Ex e است و IP مورد استفاده در آن 67 است.

اغلب از باکس استیل در محیط های اسیدی و نمکی استفاده می شود و به دلیل فرم پذیری و انعطاف قابلیت تولید در سایزهای بزرگ را نیز دارد. به دلیل سطح صاف و صیقلی آن، نظافت و نگهداری از این باکس راحت تر است. مقاومت این باکس در برابر ضربه بیشتر بوده و در اثر تابش نور مستقیم خورشید دچار پوسیدگی نخواهد شد.

بدنه، لوله، واشر، پیچ و مهره، گوشواره، قفل، صفحه مونتاژ از مهمترین اجزای تشکیل دهنده باکس استیل است. باکس استیل در ابعاد کوچکتر درب پیچی و در اندازه های بزرگتر درب لولایی خواهند داشت.

⇐ باکس ضد انفجار GRP

جنس این باکس از GRP یا پلی استر تقویت شده و فیبر نوری است. وزن باکس GRP در مقایسه با نوع استیل سبک تر است و به همین منظور از این باکس در صنایع نفت، گاز و پتروشیمی استفاده می شود. مقاومت بالا در برابر ضربه و شوک های الکتریکی از دیگر ویژگی های باکس GRP به شمار می روند. استاندارد مورد استفاده در این باکس از IP به شماره 66 و 67 پیروی کرده و سطح حفاظتی جانکشن باکس GRP در سطح Ex e است.

ویژگی جانکشن باکس ضد انفجار

ویژگی‌های اصلی باکس‌های ضد انفجار عبارتند از:

1. جنس مقاوم: این باکس‌ها از مواد مقاوم در برابر حرارت و فشار ساخته می‌شوند، مانند فولاد ضد زنگ، آلومینیوم، و یا مواد پلیمری مخصوص.
2. ساختار مهر و موم شده: باکس‌های ضد انفجار به گونه‌ای طراحی شده‌اند که هیچگونه نفوذی از گازها یا بخارات به داخل یا خارج باکس صورت نگیرد.
3. طراحی ویژه: طراحی داخلی و خارجی این باکس‌ها به گونه‌ای است که در صورت بروز انفجار داخلی، انرژی انفجار به خارج منتقل نشود و آسیبی به محیط اطراف نرساند.
4. استانداردهای بین‌المللی: این باکس‌ها باید مطابق با استانداردهای بین‌المللی مانند استاندارد اتکس ATEX (Directive 2014/34/EU) و IECEx (International Electrotechnical Commission Explosive) ساخته شوند.
5. پوشش‌های حفاظتی: پوشش‌های اضافی مانند رنگ‌های مقاوم در برابر خوردگی و پوشش‌های ضد الکتریسیته ساکن نیز به کار می‌روند.
6. تهویه کنترل‌شده: برخی از باکس‌های ضد انفجار دارای سیستم‌های تهویه مخصوص هستند که از تجمع گازهای قابل انفجار در داخل باکس جلوگیری می‌کنند.
7. حفاظت الکتریکی: تجهیزات الکتریکی داخل باکس به گونه‌ای طراحی و نصب می‌شوند که هیچگونه جرقه‌ای ایجاد نکنند که می‌تواند منجر به انفجار شود.

این ویژگی‌ها باکس‌های ضد انفجار را به گزینه‌ای امن و مؤثر برای حفاظت از تجهیزات حساس در محیط‌های خطرناک تبدیل می‌کنند.

ویژگی های باکس‌های ضد انفجار Ex d و Ex e کدامند؟

باکس ضد انفجار Ex d اگرچه در برابر هرگونه احتراق، جرقه و انفجار درون خود مقاومت بالایی دارد اما در برابر انفجارها و احتراقات بیرونی نیز مقاومت بالایی دارد. جعبه ضد انفجار آلومینیوم دارای این سطح و درجه حفاظتی است و اغلب قطعات الکتریکی چون کنتاکتور و رله را داخل این باکس قرار می دهند. سطح حفاظتی Ex e در مقایسه با نوع Ex d پایین تر است. باکس استیل و grp این سطح از حفاظت را دارند و تجهیزاتی مانند ریل و ترمینال در آنها قرار می گیرد.

ترمینال باکس‌ ضد انفجار

ترمینال باکس‌ ضد انفجار تجهیزات الکتریکی هستند که در محیط‌های خطرناک مانند پالایشگاه‌ها و معادن استفاده می‌شوند. این باکس‌ها از ایجاد جرقه یا انتشار شعله در محیط جلوگیری می‌کنند و باعث افزایش ایمنی می‌شوند. جنس آن‌ها معمولاً از فلزات مقاوم و مواد خاصی است که در برابر انفجار و حرارت مقاوم‌اند. این ترمینال‌ها طبق استانداردهای خاصی ساخته می‌شوند تا از بروز حوادث ناگوار در مکان‌های پرخطر جلوگیری شود.

کاربرد جانکشن باکس‌ ضد انفجار

باکس‌های ضد انفجار در محیط‌ها و کاربردهای مختلفی مورد استفاده قرار می‌گیرند:

• صنایع نفت و گاز: برای حفاظت از تجهیزات الکتریکی و الکترونیکی در سکوهای نفتی و پالایشگاه‌ها.
• صنایع شیمیایی و پتروشیمی: جهت جلوگیری از انفجار در محیط‌های با خطر بالای انتشار گازهای شیمیایی.
• معادن: برای حفاظت از تجهیزات در معادن زغال سنگ و دیگر معادن با خطر انفجار.
• صنایع دارویی: در تولید داروهایی که با مواد شیمیایی خطرناک سر و کار دارند.
• صنایع غذایی و نوشیدنی: در محیط‌هایی که گرد و غبار قابل انفجار وجود دارد.

استفاده از باکس‌های ضد انفجار در این صنایع به منظور افزایش ایمنی و کاهش خطرات احتمالی است که می‌تواند جان کارکنان و تجهیزات را به خطر بیندازد. قیمت باکس ضد انفجار به عواملی مانند جنس بدنه، اندازه باکس، نوع گواهینامه‌های ضد انفجار (مانند ATEX یا IECEx)، تعداد ورودی‌ها و خروجی‌ها، و برند تولیدکننده بستگی دارد.

نکات مهم انتخاب باکس ضد انفجار مناسب

انتخاب یک باکس ضد انفجار مناسب نیازمند دقت و بررسی چندین فاکتور کلیدی است تا اطمینان حاصل شود که باکس انتخاب شده مطابق با نیازهای خاص محیط کاری و تجهیزات مورد استفاده است. در اینجا به چند مرحله و فاکتور مهم برای انتخاب باکس ضد انفجار اشاره می‌شود:

 شناسایی نیازهای محیطی و مخاطرات

• نوع مواد خطرناک: ابتدا باید نوع مواد قابل انفجار در محیط کاری شناسایی شود (مانند گازها، بخارات، گرد و غبارها).
• منطقه خطر (Zone Classification): تعیین منطقه خطر بر اساس استانداردهای ATEX یا IECEx. مناطق خطر به دسته‌های مختلفی تقسیم می‌شوند مانند Zone 0, 1, 2 برای گازها و Zone 20, 21, 22 برای گرد و غبار.

 استانداردها و گواهی‌ها

• استانداردهای ATEX و IECEx: اطمینان حاصل کنید که باکس دارای گواهینامه‌های معتبر استاندارد تجهیزات ضد انفجار بین‌المللی مانند ATEX و IECEx باشد که تضمین کننده مقاومت باکس در برابر انفجار است.
• گواهی‌های ملی: بسته به کشور و منطقه مورد نظر، ممکن است نیاز به گواهی‌های ملی نیز باشد.

جنس و ساختار باکس

• جنس بدنه: انتخاب جنس مناسب بر اساس شرایط محیطی (فولاد ضد زنگ، آلومینیوم، پلیمرهای مقاوم).
• مقاومت در برابر خوردگی: در محیط‌های خورنده، انتخاب باکس با پوشش‌های مقاوم در برابر خوردگی مهم است.

طراحی و ابعاد

• اندازه و شکل: باکس باید به اندازه کافی بزرگ باشد تا تمام تجهیزات الکتریکی و الکترونیکی مورد نیاز را در خود جای دهد.
• تهویه و کنترل حرارت: برخی باکس‌ها دارای سیستم‌های تهویه و کنترل حرارت داخلی هستند که از تجمع حرارت جلوگیری می‌کنند.

 حفاظت الکتریکی و اتصالات

• جرقه‌زنی: اطمینان حاصل کنید که تمام اتصالات و سیم‌کشی‌ها مطابق با استانداردهای ضد انفجار هستند و هیچگونه جرقه‌ای ایجاد نمی‌کنند.
• رتبه حفاظتی (IP Rating): انتخاب باکس با رتبه حفاظتی مناسب (مانند IP66 یا IP67) برای محافظت در برابر نفوذ گرد و غبار و آب.

 نصب و نگهداری

• سهولت نصب: بررسی کنید که باکس به راحتی قابل نصب باشد و نیاز به ابزارهای خاص و پیچیده نداشته باشد.
• نگهداری و تعمیرات: امکان دسترسی آسان برای نگهداری و تعمیرات دوره‌ای نیز باید مد نظر قرار گیرد.

مشاوره تخصصی

• مشاوره با کارشناسان: مشورت با کارشناسان و تامین‌کنندگان معتبر که تجربه کافی در زمینه تجهیزات ضد انفجار دارند می‌تواند به انتخاب صحیح کمک کند.
• بررسی نمونه‌ها و آزمایش‌ها: در صورت امکان، بررسی نمونه‌های مختلف و انجام آزمایش‌های لازم قبل از خرید نهایی.

قیمت باکس ضد انفجار

به دلیل وجود انواع و برندهای مختلف، این تجهیز قیمت های مختلفی خواهد داشت. یکی از فاکتورهای تعیین کننده قیمت باکس ضد انفجار جنس و متریال بکار رفته در باکس است. قیمت باکس ضد انفجار آلومینیومی در مقایسه با نوع استیل و GRP بالاتر است. هرچه درجه حفاظت باکس بیشتر باشد، قیمت آن بیشتر خواهد بود، به این دلیل باکس آلومینیومی با درجه حفاظت Ex d در مقایسه با باکس استیل و GRP با درجه حفاظتی Ex e قیمت به مراتب بالاتری دارد.

خرید جانکشن باکس ضد انفجار از صهبا

به منظور خرید این محصول، لازم است تا از کارشناسان و متخصصان در این حوزه استفاده گردد تا با توجه به نیازها و محیطی که قرار است باکس در آن نصب گردد، بهترین باکس خریداری شود. یکی از بهترین شرکت های تامین کننده انواع باکس ضد انفجار شرکت صهبا است. این شرکت نماینده رسمی فروش دوربین مدار بسته ضد انفجار V.TECH است.

انواع تجهیزات ضد انفجار نظیر دوربین ضد انفجار، جعبه تقسیم ضد انفجار، گلند ضد انفجار، باکس ضد انفجار و … با بهترین کیفیت توسط این شرکت تامین و در اختیار خریداران قرار می گیرد. اغلب مناطقی که درجه حساسیت بالایی به انفجار و احتراق دارند از این تجهیزات استفاده کرده و اکثرا پالایشگاه های نفت و گاز، کارخانجات تولیدکننده شمش و فلزات و … از جمله خریداران اصلی این محصولات می باشند.

نتیجه‌گیری

باکس ضد انفجار (Explosion-proof box) یک محفظه حفاظتی است که برای جلوگیری از بروز و انتشار انفجارها در محیط‌های پرخطر و انفجاری طراحی شده است. این باکس‌ها عمدتاً در صنایع نفت، گاز، پتروشیمی، معدن، و سایر صنایع سنگین استفاده می‌شوند که در آن‌ها احتمال بروز گازها، بخارات و گرد و غبارهای قابل انفجار وجود دارد. انتخاب صحیح باکس ضد انفجار نیازمند بررسی دقیق و همه‌جانبه عوامل مختلف است. با در نظر گرفتن موارد فوق و مشاوره با متخصصان، می‌توانید اطمینان حاصل کنید که باکس انتخاب شده بهترین حفاظت را برای تجهیزات و محیط کاری شما فراهم می‌کند و همین طور با مقایسه قیمت باکس ضد انفجار بهترین انتخاب را داشته باشید.
