محاسبه و جدول سایز گلند ضد انفجار آرموردار

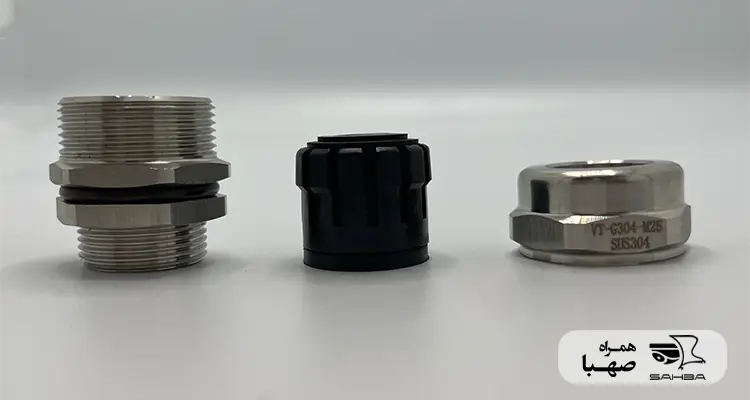

سایز گلند کابل آرموردار

یکی از چالش‌های مهم در نصب و راه‌اندازی سیستم‌های کابل‌کشی صنعتی، انتخاب دقیق و مناسب سایز گلند کابل آرموردار است. گلندها به عنوان قطعاتی کاربردی برای محافظت از کابل‌ها در برابر عوامل محیطی و مکانیکی، نقش کلیدی در اطمینان از ایمنی و عملکرد بهینه سیستم ایفا می‌کنند. اهمیت این انتخاب زمانی دوچندان می‌شود که بدانیم سایز نامناسب می‌تواند باعث بروز مشکلاتی از جمله نشت آب یا آسیب به ساختار داخلی کابل شود.

کابل‌های آرموردار که به دلیل داشتن لایه محافظ فلزی، در پروژه‌های حساس صنعتی و زیرساختی استفاده می‌شوند، به گلندهایی با ویژگی‌ها و اندازه‌های خاص نیاز دارند. انتخاب سایز مناسب گلند نه‌تنها به استحکام اتصالات کمک می‌کند، بلکه می‌تواند دوام سیستم را افزایش داده و از خرابی‌های پرهزینه جلوگیری کند. در این مقاله، به بررسی دقیق اصول و معیارهای انتخاب سایز گلند کابل آرموردار پرداخته و نکاتی کلیدی برای انتخاب بهتر ارائه خواهیم داد.

روش محاسبه سایز گلند

محاسبه سایز گلند ضد انفجار، یکی از مراحل مهم در اطمینان از ایمنی و عملکرد صحیح تجهیزات صنعتی است. انتخاب سایز مناسب گلند کابل ضد انفجار نه‌تنها باعث سهولت در نصب می‌شود، بلکه به افزایش دوام و نگهداری از تجهیزات ضد انفجار کمک می‌کند. برای محاسبه سایز گلند کابل آرموردار، به اطلاعات زیر نیاز دارید:

قطر خارجی کابل

اولین و مهم‌ترین عامل در انتخاب گلند، قطر خارجی کابل است. این مقدار باید با قطر داخلی گلند همخوانی داشته باشد تا از آب‌بندی مناسب و جلوگیری از ورود گردوغبار یا مایعات به داخل سیستم اطمینان حاصل شود.

نوع زره (آرمور) کابل

کابل‌های آرموردار دارای انواع مختلف زره مانند سیمی (SWA) یا نواری (STA) هستند. نوع زره تأثیر مستقیمی بر طراحی و سایز گلند دارد. در مواردی که نصب گلند ضد انفجار مدنظر است، اطمینان از سازگاری گلند با نوع آرمور ضروری است.

تعداد و سایز رشته‌های داخلی کابل

تعداد و قطر هادی‌های داخلی کابل نیز بر روی انتخاب گلند تأثیر دارد. این اطلاعات به شما کمک می‌کند تا گلندی را انتخاب کنید که توانایی حفظ فشار مکانیکی و جلوگیری از آسیب به هادی‌ها را داشته باشد.

محیط نصب

محیط نصب گلند ضد انفجار، یکی دیگر از عوامل کلیدی در تعیین سایز است. اگر کابل در محیط‌های پرخطر مانند پالایشگاه‌ها یا صنایع پتروشیمی استفاده می‌شود، گلند باید مطابق با استانداردهای ضد انفجار طراحی شده باشد.

برای انتخاب گلند کابل ضد انفجار، استانداردهای مربوط به محیط‌های خطرناک را بررسی کنید. گلند باید ویژگی‌هایی نظیر مقاومت در برابر شعله، جلوگیری از نشت گاز و قابلیت آب‌بندی عالی داشته باشد.

انتخاب سایز گلند کابل آرموردار و نصب صحیح آن، علاوه بر افزایش ایمنی، باعث کاهش هزینه‌های نگهداری از تجهیزات ضد انفجار و جلوگیری از خرابی‌های پرهزینه خواهد شد.

با رعایت این اصول، می‌توانید بهترین سایز گلند را برای کابل‌های آرموردار و کاربردهای خاص خود انتخاب کرده و از عملکرد بهینه سیستم اطمینان حاصل کنید.

انواع جدول سایز گلند ضد انفجار

جدول‌ سایز گلند ضد انفجار ابزاری ضروری برای انتخاب صحیح و دقیق گلند‌ها در پروژه‌های صنعتی هستند. این جداول به شما کمک می‌کنند تا گلندی با ابعاد مناسب برای کابل آرموردار خود انتخاب کنید تا عملکرد ایمن و مؤثری در محیط‌های حساس داشته باشید. انتخاب سایز مناسب گلند برای کابل‌های آرموردار، به‌ویژه در محیط‌های با خطرات انفجاری، از اهمیت ویژه‌ای برخوردار است.

در پروژه‌های صنعتی که نیاز به استفاده از باکس ضد انفجار وجود دارد، انتخاب سایز صحیح گلند می‌تواند از آسیب به کابل و تجهیزات جلوگیری کند. به‌عنوان مثال، استفاده از گلند با ابعاد اشتباه می‌تواند باعث نشت گاز یا مایعات شود و از این رو، باعث کاهش کارایی کاور ضد انفجار و استاندارد تجهیزات ضد انفجار می‌گردد.

در این راستا، جداول محاسبه سایز گلند به‌طور خاص برای کمک به انتخاب گلند‌های مناسب در سیستم‌های ضد انفجار طراحی شده‌اند. این جداول معمولاً بر اساس قطر کابل، نوع آرمور و نوع محیط کاری ارائه می‌شوند و به شما این امکان را می‌دهند که گلند‌های مناسبی را برای نصب در جعبه تقسیم ضد انفجار یا سایر بخش‌های حساس انتخاب کنید.

جدول محاسبه سایز گلند برحسب PG

جدول سایز گلند ضد انفجار برحسب PG (Protection Grade) برای انتخاب گلند‌های مناسب بر اساس استاندارد‌های خاص طراحی شده است. این جدول به کمک استاندارد PG به شما امکان می‌دهد تا سایز گلند مناسب برای کابل‌ها را بر اساس قطر خارجی کابل و نوع محیط ضد انفجار انتخاب کنید.

در این روش محاسبه سایز گلند، با داشتن قطر کابل ورودی به تابلو، می‌توانیم گلندهای مختلف از جمله گلندهای فلزی، پلاستیکی و غیره را بر اساس استاندارد PG انتخاب کنیم. در جدول زیر، گلند مناسب برای کابل‌های برق با قطرهایی بین 3 تا 54 میلی‌متر ارائه شده است.

سایز گلندقطر کابل بر حسب میلی‌متر
PG76.5 mm … 3
PG98 mm … 4
PG13.510 mm … 5
PG1612 mm … 6
PG2114 mm … 8
PG2918 mm … 13
PG25 mm … 18
PG3632 mm … 22
PG4238 mm … 30
PG4844 mm … 34
PG6354 mm … 42

جدول محاسبه سایز گلند برحسب متریک

جدول محاسبه سایز گلند کابل آرموردار برحسب متریک، سایز گلند‌ها را بر اساس سیستم متریک (میلی‌متر) محاسبه می‌کند. این جدول به‌ویژه برای انتخاب گلند‌ها در پروژه‌هایی که نیاز به تجهیزات ضد انفجار دارند، بسیار مفید است و اطمینان می‌دهد که سایز گلند با کابل و نوع جعبه تقسیم ضد انفجار یا کاور ضد انفجار تطابق داشته باشد.

تعداد رشته‌های کابلNسایز
7837271912107543.5321
M32M32M25M25M20M20M20SM20SM20S M20SM20S  1.5
M40M32M32M25M25M25M20M20SM20S M20SM20S  2.5
M50M40M40M32M25M25M25M20M20 M20SM20S  4
        M20 M20M20S  6
        M25 M25M25  10
        M25 M25M25  16
        M32M32M25M25 1625
        M32M32M32M25 1635
        M40M32M32M25M252550
        M40M40M40M32M253570
        M50M50M50M40M255095
        M50M50M50M40M2570120
        M50M50M50M40M3270150
        M63M63M50M50M3295185
        M63M63M63M50M40120240
        M75M75M63M63M40150300
        M75M75M75M63M50185400
            M50 500
            M50 630
            M63 800
            M63 1000

جدول انتخاب سایز گلند برحسب قطر کابل یا قطر سوراخ

این جدول به شما کمک می‌کند تا سایز مناسب گلند را با توجه به قطر کابل یا قطر سوراخ انتخاب کنید. این روش برای نصب گلند ضد انفجار ضروری است، زیرا انتخاب دقیق سایز مناسب از نشت احتمالی در جعبه تقسیم ضد انفجار جلوگیری می‌کند و کارایی سیستم‌های ضد انفجار را حفظ می‌کند.

شماره گلندسایز کابلشماره گلندسایز کابل
133*1.5211*70
134*2211*95
132.5*2211*120
131.5*2294*10
161.5*4293*25+16
162.5*3293*16
162.5*4293*25
164*3293*35
166*2293*45
1610*2291*185
1635*1363*50
214*4361*240
216*3361*300
216*44270*3
2110*34295*3
2114*248120*3
2125*248150*3
2135*21 INCH185*3
2150*12 INCH240*3
نمره گلند13162129364248
نمره سوراخ202228.536.5475362.5

جدول کامل انتخاب سایز گلند و پانچ آن

برای انتخاب صحیح سایز گلند و پانچ، داشتن اطلاعات دقیق از قطر کابل و اندازه سوراخ موردنیاز ضروری است. این جدول به شما کمک می‌کند تا بر اساس استانداردهای موجود، سایز مناسب گلند را برای انواع کابل‌ها، از جمله کابل‌های آرموردار، به‌درستی تعیین کنید. همچنین، با استفاده از این جدول، می‌توانید پانچ متناسب با سوراخ‌کاری موردنیاز برای نصب گلند را انتخاب نمایید و فرآیند نصب تجهیزات، از جمله جعبه تقسیم ضد انفجار و کاورهای ایمنی، را به شکلی ایمن و استاندارد انجام دهید.

جدول کامل انتخاب سایز گلند و پانچ آن

نکات مهم هنگام انتخاب گلند ضد انفجار

انتخاب سایز گلند کابل آرموردار یکی از مراحل اساسی در ایمن‌سازی و کارایی سیستم‌های صنعتی است. هنگام انتخاب گلند مناسب، توجه به عوامل مختلفی چون نوع کابل، شرایط محیطی و استانداردهای ایمنی بسیار اهمیت دارد. در این میان، تجهیزات ضد انفجار مانند دوربین مداربسته ضد انفجار و سایر تجهیزات ضد انفجار نیز باید با دقت بررسی شوند تا گلند مناسبی انتخاب گردد که نه‌تنها عملکرد بهینه داشته باشد، بلکه از نظر ایمنی نیز با استانداردهای معتبر هماهنگ باشد.

علاوه بر این، استفاده از گلندهایی که با استاندارد atex سازگار هستند، تضمین‌کننده مقاومت در برابر شرایط خطرناک و مواد قابل اشتعال است. انتخاب نادرست سایز گلند می‌تواند منجر به نشتی، کاهش ایمنی، یا اختلال در عملکرد تجهیزات شود. بنابراین، در فرآیند تصمیم‌گیری، حتماً به قطر کابل، نوع حفاظت موردنیاز و استانداردهای محیطی توجه کنید تا تجهیزات شما با بهترین روش نگهداری و بهره‌وری عمل کنند.

قیمت و خرید تجهیزات ضد انفجار

جهت استعلام قیمت و موجودی انواع تجهیزات ضد انفجار با کیفیت با صهبا تماس بگیرید

۰۲۱-۲۲۲۵۵۴۹۵

جمع‌بندی

انتخاب سایز گلند کابل آرموردار، نقش مهمی در ایمنی و کارایی سیستم‌های صنعتی ایفا می‌کند. با بررسی دقیق نیازهای پروژه، استفاده از استانداردهای معتبر مانند استاندارد ATEX و توجه به شرایط محیطی، می‌توان گلندهای مناسب را برای کابل‌ها و تجهیزات ضد انفجار انتخاب کرد. همچنین، استفاده از جداول محاسبه سایز گلند و آگاهی از جزئیات فنی، فرآیند انتخاب را ساده‌تر و دقیق‌تر می‌سازد.

شرکت صهبا با ارائه مجموعه‌ای متنوع از انواع تجهیزات ضد انفجار، جعبه‌های تقسیم و سایر تجهیزات صنعتی، نیازهای صنایع مختلف را با بهترین کیفیت و مطابق با استانداردهای روز دنیا تأمین می‌کند. علاوه بر محصولات باکیفیت، صهبا خدمات مشاوره تخصصی نیز ارائه می‌دهد تا مشتریان بتوانند بهترین گزینه را برای پروژه‌های خود انتخاب کنند. با انتخاب صهبا، اطمینان از خرید تجهیزات ایمن و با دوام تضمین‌شده است.

سوالات متداول

  1. چگونه می‌توان سایز گلند کابل آرموردار را به درستی انتخاب کرد؟

برای انتخاب صحیح سایز گلند، باید قطر کابل ورودی به تابلو را اندازه‌گیری کنید و با استفاده از جداول استاندارد مانند PG یا متریک، گزینه مناسب را انتخاب نمایید.

2. چرا استفاده از گلند ضد انفجار در تجهیزات صنعتی ضروری است؟

گلند ضد انفجار از تجهیزات در برابر نشت گازها و جرقه‌ها محافظت کرده و با رعایت استانداردهایی مانند ATEX، ایمنی و عملکرد سیستم‌های حساس را تضمین می‌کند.

3. تفاوت بین سایزهای مختلف گلند کابل آرموردار چیست؟

سایز گلند با توجه به قطر خارجی کابل و نوع زره (Armour) تعیین می‌شود. هر سایز برای کابل‌های خاصی مناسب است و از نظر اندازه دهانه و تطابق با قطر کابل تفاوت دارد.

 4. آیا سایز گلند بر عملکرد کابل تأثیر می‌گذارد؟

بله، انتخاب سایز مناسب گلند برای جلوگیری از آسیب به کابل، حفظ ایمنی، و تضمین آب‌بندی و حفاظت مکانیکی ضروری است. سایز نامناسب ممکن است باعث خرابی یا کاهش عملکرد کابل شود.

5. چه نوع تجهیزاتی در کنار گلند کابل آرموردار مورد نیاز است؟

محصولاتی مانند جعبه تقسیم ضد انفجار، کاور ضد انفجار، و دوربین مداربسته ضد انفجار معمولاً در کنار گلندها برای ارتقای ایمنی سیستم به کار می‌روند.
