تعریف Zone در محیط‌های ضد انفجار

در بسیاری از صنایع مانند نفت و گاز، پتروشیمی، معدن، صنایع غذایی و دارویی، احتمال حضور گازها، بخارها یا گرد و غبارهای قابل اشتعال بسیار زیاد است. این محیط‌ها به دلیل خطر بالای انفجار و آتش‌سوزی، نیازمند استانداردهای ویژه‌ای برای طراحی و استفاده از تجهیزات هستند. یکی از مهم‌ترین مفاهیم در این زمینه، Zone (زون) یا همان تقسیم‌بندی مناطق خطرناک است.

زون‌ها به‌طور ساده ابزاری برای دسته‌بندی محیط‌های خطرناک بر اساس میزان و مدت زمان حضور مواد قابل اشتعال هستند. این دسته‌بندی کمک می‌کند تا مهندسان و مسئولان ایمنی بتوانند تجهیزات مناسب را انتخاب کرده و خطرات احتمالی را به حداقل برسانند. در این مقاله به‌صورت کامل به تعریف Zone (زون)، انواع آن برای گازها و گرد و غبار، استانداردهای مرتبط و تجهیزات مناسب هر زون می‌پردازیم.

Zone (زون) چیست؟

Zone (زون) به زبان ساده به معنی “منطقه خطرناک” است که بر اساس احتمال و مدت زمان حضور گاز یا گرد و غبار قابل اشتعال تقسیم‌بندی می‌شود. این مفهوم توسط استانداردهای بین‌المللی مثل ATEX در اروپا و IECEx در سطح جهانی تعریف شده است.

در واقع، وقتی گفته می‌شود یک منطقه “Zone 0” یا “Zone 1” است، منظور این است که در آنجا چه مقدار احتمال وجود مواد قابل اشتعال وجود دارد. هرچه عدد زون کمتر باشد، خطر بیشتر است.

تفاوت مهمی بین “زون” و “کلاس‌بندی” وجود دارد:

• زون بیشتر در اروپا و کشورهای پیرو استاندارد IECEx استفاده می‌شود.
• کلاس‌بندی (Class/Division system) در آمریکای شمالی رایج است.


هدف اصلی از تعریف زون‌ها این است که مشخص شود چه نوع تجهیزات ضد انفجار (Ex Equipment) می‌تواند در هر محیط استفاده شود تا ایمنی به حداکثر برسد.

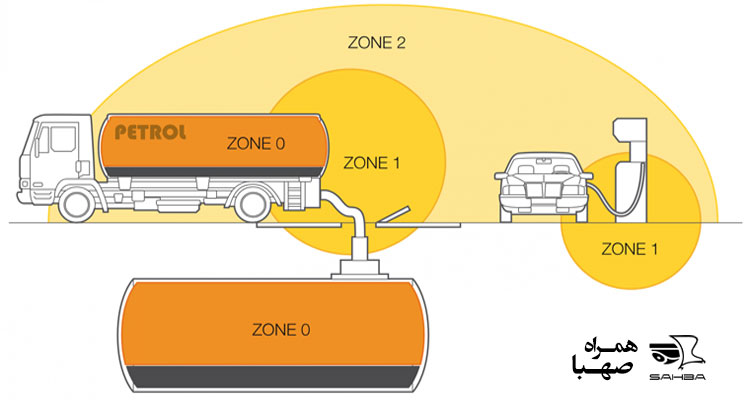

انواع Zone برای گازها (Zone 0, Zone 1, Zone 2)

برای محیط‌هایی که در آن‌ها احتمال حضور گاز، بخار یا مایعات قابل اشتعال وجود دارد، سه نوع زون تعریف شده است:

Zone 0

• تعریف: محیطی که در آن گاز یا بخار قابل اشتعال به طور مداوم یا برای مدت طولانی وجود دارد.
• مثال: داخل مخزن بنزین یا خطوط انتقال سوخت.
• ویژگی: خطرناک‌ترین نوع زون برای گازها. در این مناطق فقط تجهیزات با بالاترین سطح حفاظت می‌توانند استفاده شوند.


Zone 1

• تعریف: محیطی که در شرایط عادی گاهی اوقات گاز یا بخار قابل اشتعال وجود دارد.
• مثال: اطراف ورودی مخازن سوخت یا پمپ‌های نفتی.
• ویژگی: سطح خطر متوسط. تجهیزات ضد انفجار باید توانایی تحمل شرایط احتمالی را داشته باشند.


Zone 2

• تعریف: محیطی که به طور عادی گاز قابل اشتعال در آن وجود ندارد و فقط در شرایط غیرعادی (مثل نشتی یا خرابی تجهیزات) ممکن است حضور داشته باشد.
• مثال: اطراف لوله‌هایی که احتمال نشتی کمی دارند.
• ویژگی: کم‌خطرترین نوع زون برای گازها. تجهیزات با حفاظت استانداردی کافی هستند.

مقایسه: Zone 0 همیشه خطرناک است، Zone 1 گاهی خطرناک می‌شود و Zone 2 به ندرت.

انواع Zone برای گرد و غبار (Zone 20, Zone 21, Zone 22)

علاوه بر گازها و بخارها، گرد و غبارهای قابل اشتعال نیز می‌توانند باعث انفجار شوند. برای چنین محیط‌هایی سه زون تعریف شده است:

Zone 20

• تعریف: محیطی که گرد و غبار قابل اشتعال در آن به‌طور دائمی یا طولانی‌مدت وجود دارد.
• مثال: داخل سیلوهای آرد یا شکر.
• ویژگی: خطر بسیار بالا. تجهیزات باید کاملاً ضد گرد و غبار و با ایمنی ویژه باشند.


Zone 21

• تعریف: محیطی که در شرایط عادی گاهی اوقات گرد و غبار قابل اشتعال وجود دارد.
• مثال: اطراف سیستم‌های انتقال آرد در کارخانه‌های نان یا شیرینی.
• ویژگی: خطر متوسط. نیاز به تجهیزات مقاوم در برابر گرد و غبار.


Zone 22

• تعریف: محیطی که به‌طور نرمال گرد و غبار در آن وجود ندارد و فقط در شرایط غیرعادی ممکن است تجمع کند.
• مثال: بخش‌های بیرونی تجهیزات انتقال یا انبارهای بسته‌بندی.
• ویژگی: خطر کمتر نسبت به Zone 20 و 21.

استانداردها و مقررات مرتبط با Zone

برای اطمینان از ایمنی تجهیزات در مناطق مختلف، استانداردهای بین‌المللی دقیقی تدوین شده‌اند:

ATEX (اروپا)

• مخفف Atmosphères Explosibles
• در اتحادیه اروپا برای طراحی و استفاده از تجهیزات ضد انفجار الزامی است.
• تجهیزات باید دارای گواهینامه ATEX باشند تا اجازه استفاده در محیط‌های زون را داشته باشند.


IECEx (بین‌المللی)

• یک سیستم جهانی برای تأیید و گواهینامه تجهیزات ضد انفجار.
• بسیاری از کشورها از این استاندارد پیروی می‌کنند.
• هدف: یکسان‌سازی مقررات و تضمین کیفیت تجهیزات در سراسر دنیا.

این استانداردها تعیین می‌کنند که چه تجهیزاتی می‌توانند در Zone 0، Zone 1، Zone 2 و همچنین Zone 20، 21، 22 استفاده شوند.

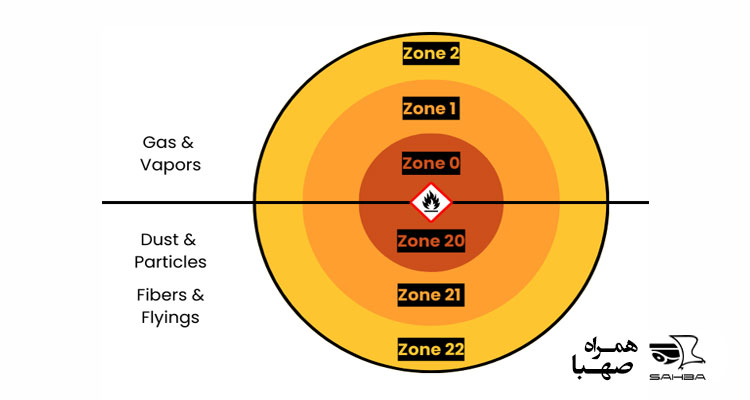

زون بندی مناطق خطرناک بر اساس استاندارد

مزایای شناخت Zone برای صنایع مختلف

شناخت و درک درست مفهوم Zone تنها یک الزام قانونی یا استاندارد مهندسی نیست؛ بلکه ابزاری حیاتی برای حفظ ایمنی، افزایش بهره‌وری و کاهش هزینه‌ها در صنایع مختلف است. در ادامه به برخی از مهم‌ترین مزایا در صنایع گوناگون اشاره می‌کنیم:

۱. صنعت نفت و گاز

در پالایشگاه‌ها، سکوهای حفاری و خطوط انتقال، کوچک‌ترین جرقه می‌تواند فاجعه‌آمیز باشد. تقسیم‌بندی زون‌ها در این صنعت کمک می‌کند تا مهندسان بدانند چه تجهیزات برقی و مکانیکی در چه ناحیه‌ای مجاز هستند. به این ترتیب احتمال آتش‌سوزی و انفجار به میزان چشمگیری کاهش می‌یابد.

۲. صنایع پتروشیمی

در مجتمع‌های پتروشیمی انواع گازها و مواد شیمیایی به کار می‌روند که اغلب بسیار فرار و اشتعال‌پذیر هستند. با تعیین دقیق زون‌ها، مسیرهای عبور و مرور کارکنان، محل نصب تجهیزات و حتی طراحی ساختمان‌ها بر اساس سطح خطر انجام می‌شود. این کار نه تنها ایمنی را افزایش می‌دهد، بلکه بهره‌برداری از تأسیسات را هم ساده‌تر می‌کند.

۳. معادن

در معادن ذغال‌سنگ و فلزات، گرد و غبار قابل انفجار همیشه یک تهدید جدی است. زون‌بندی به مدیران معدن کمک می‌کند تا سیستم‌های تهویه، ماشین‌آلات و تجهیزات الکتریکی متناسب با شرایط ایمن‌سازی شوند. در نتیجه ریسک حوادث کاهش یافته و عمر مفید تجهیزات نیز بیشتر می‌شود.

۴. صنایع غذایی و کشاورزی

ممکن است در نگاه اول عجیب به نظر برسد، اما گرد و غبار آرد، شکر یا حتی ذرت می‌تواند باعث انفجار شود. سیلوها، آسیاب‌ها و خطوط بسته‌بندی نمونه‌هایی از محیط‌های پرخطر در این صنعت هستند. تقسیم‌بندی زون‌ها در این بخش، ایمنی کارخانه‌ها را تضمین کرده و از خسارت‌های مالی و جانی سنگین جلوگیری می‌کند.

۵. صنایع دارویی و شیمیایی

بسیاری از پودرها و حلال‌های شیمیایی مورد استفاده در داروسازی قابلیت انفجار دارند. با تعیین زون‌ها می‌توان محیط‌های تولیدی را کنترل کرده و خطر را به حداقل رساند. این کار علاوه بر ایمنی، به رعایت الزامات قانونی و استانداردهای بین‌المللی نیز کمک می‌کند.

اشتباهات رایج در انتخاب تجهیزات برای Zone

انتخاب تجهیزات مناسب برای محیط‌های زون‌بندی‌شده یکی از مهم‌ترین مراحل در طراحی و بهره‌برداری صنایع پرخطر است. با این حال، بسیاری از شرکت‌ها و حتی برخی از مهندسان به دلیل کمبود آگاهی یا فشار اقتصادی دچار اشتباهاتی می‌شوند که می‌تواند خسارت‌های جبران‌ناپذیری به همراه داشته باشد. در ادامه به رایج‌ترین این خطاها اشاره می‌کنیم:

۱. استفاده از تجهیزات غیر استاندارد

یکی از بزرگ‌ترین اشتباهات این است که به جای تجهیزات دارای استاندارد ATEX یا IECEx از تجهیزات عادی یا تقلبی استفاده شود. چنین وسایلی توانایی مقاومت در برابر شرایط خطرناک را ندارند و ممکن است کوچک‌ترین جرقه باعث انفجار شود.

۲. اشتباه در تشخیص سطح Zone

بعضی مواقع مهندسان یا پیمانکاران Zone 1 را با Zone 2 اشتباه می‌گیرند یا شدت خطر را کمتر از واقعیت در نظر می‌گیرند. در نتیجه تجهیزاتی نصب می‌شود که برای شرایط واقعی مناسب نیست و ریسک حوادث را بالا می‌برد.

۳. عدم توجه به نوع ماده قابل اشتعال

تجهیزاتی که برای محیط‌های گازی طراحی شده‌اند الزاماً برای محیط‌های گرد و غباری مناسب نیستند. نادیده گرفتن این تفاوت، یکی از خطاهای رایج است که ایمنی سیستم را به شدت کاهش می‌دهد.

۴. صرفه‌جویی بیش از حد در هزینه‌ها

برخی مدیران به‌دلیل کاهش هزینه‌ها، تجهیزات ارزان و بی‌کیفیت انتخاب می‌کنند. در حالی‌که هزینه‌های ناشی از یک حادثه صنعتی، بسیار بیشتر از سرمایه‌گذاری اولیه برای تجهیزات استاندارد خواهد بود.

۵. نادیده گرفتن نگهداری و بازرسی دوره‌ای

حتی بهترین تجهیزات ضد انفجار هم نیازمند بازرسی و نگهداری منظم هستند. عدم انجام این کار می‌تواند عملکرد تجهیزات را مختل کرده و خطر ایجاد کند.

اشتباه رایج	پیامد احتمالی
استفاده از تجهیزات غیر استاندارد	ایجاد جرقه یا حرارت اضافی → افزایش ریسک انفجار و آتش‌سوزی
اشتباه در تشخیص سطح Zone (مثلاً Zone 1 با Zone 2)	انتخاب تجهیزات نامناسب → عدم مقاومت در برابر شرایط واقعی محیط
بی‌توجهی به نوع ماده (گاز یا گرد و غبار)	استفاده از تجهیز نامناسب → کاهش کارایی و افزایش احتمال حادثه
صرفه‌جویی بیش از حد در هزینه‌ها	خرید تجهیزات تقلبی یا بی‌کیفیت → خسارت‌های مالی و جانی چند برابر در صورت حادثه
نادیده گرفتن نگهداری و بازرسی دوره‌ای	کاهش عمر مفید تجهیزات → افزایش احتمال خرابی و بروز حوادث ناگهانی

جمع‌بندی

مفهوم Zone (زون) یکی از کلیدی‌ترین مباحث در ایمنی صنایع پرخطر است. این تقسیم‌بندی به ما نشان می‌دهد که در چه مناطقی احتمال حضور گاز یا گرد و غبار قابل اشتعال بیشتر است و چه تجهیزاتی باید استفاده شود.

• زون‌های گازی (0، 1، 2): برای محیط‌هایی با گاز و بخار قابل اشتعال.
• زون‌های گرد و غباری (20، 21، 22): برای محیط‌هایی با ذرات ریز قابل انفجار.
• استانداردها (ATEX و IECEx): چارچوب‌های بین‌المللی برای تضمین ایمنی.
• تجهیزات ضد انفجار: انتخاب درست آن‌ها بر اساس زون حیاتی است.

شناخت دقیق Zone (زون) و استفاده از تجهیزات متناسب نه‌تنها از بروز حوادث فاجعه‌بار جلوگیری می‌کند، بلکه باعث افزایش بهره‌وری و اعتماد در صنایع مختلف می‌شود.

سوالات متداول (FAQ)

۱. Zone (زون) چیست؟
زون یا Zone، منطقه‌ای است که احتمال حضور گاز، بخار یا گرد و غبار قابل اشتعال در آن مشخص می‌شود تا ایمنی تجهیزات و کارکنان تضمین شود.

۲. تفاوت Zone 0، 1 و 2 چیست؟

• Zone 0: حضور گاز/بخار دائمی یا طولانی
• Zone 1: حضور گاهی اوقات
• Zone 2: حضور نادر و غیرعادی


۳. Zone برای گرد و غبار چگونه تعریف می‌شود؟

• Zone 20: دائماً گرد و غبار قابل اشتعال
• Zone 21: گاهی اوقات
• Zone 22: به ندرت


۴. آیا همه تجهیزات در همه Zoneها قابل استفاده هستند؟
خیر، تجهیزات باید مطابق استاندارد ATEX یا IECEx و با توجه به سطح خطر Zone انتخاب شوند.

۵. چرا شناخت Zone (زون) اهمیت دارد؟
شناخت Zone (زون) خطر انفجار را کاهش می‌دهد، انتخاب تجهیزات مناسب را ممکن می‌کند و ایمنی کارکنان و محیط را تضمین می‌کند.
